اندازه گیری تخلیه جزئی در برق فشار قوی متناوب

IEC 60270 ( روش های اندازه گیری تخلیه جزئی )

این استاندارد به عنوان مرجعی کامل برای اندازه گیری تخلیه جزئی (PD) در تجهیزات الکتریکی فشار قوی شناخته می شود، این دستورالعمل روش های اندازه گیری PD را با استفاده از ولتاژ متناوب تا فرکانس 400 هرتز و ولتاژ مستقیم تعریف می کند و هدف آن تضمین دقت در ارزیابی وضعیت عایق است که می تواند قابلیت اطمینان و طول عمر سیستم های عایقی را بهبود ببخشد.

پارامتر های کلیدی:

• مدار های آزمون برای اندازه گیری تخلیه جزئی
• مقادیر اندازه گیری شده جهت ارزیابی شدت فعالیت تخلیه جزئی
• الزامات کالیبراسیون برای اطمینان از صحت نتایج
• راهنمای روش های آزمون جهت اجرای صحیح اندازه گیری

  • مدار های آزمون

    • برای ولتاژ های متناوب:

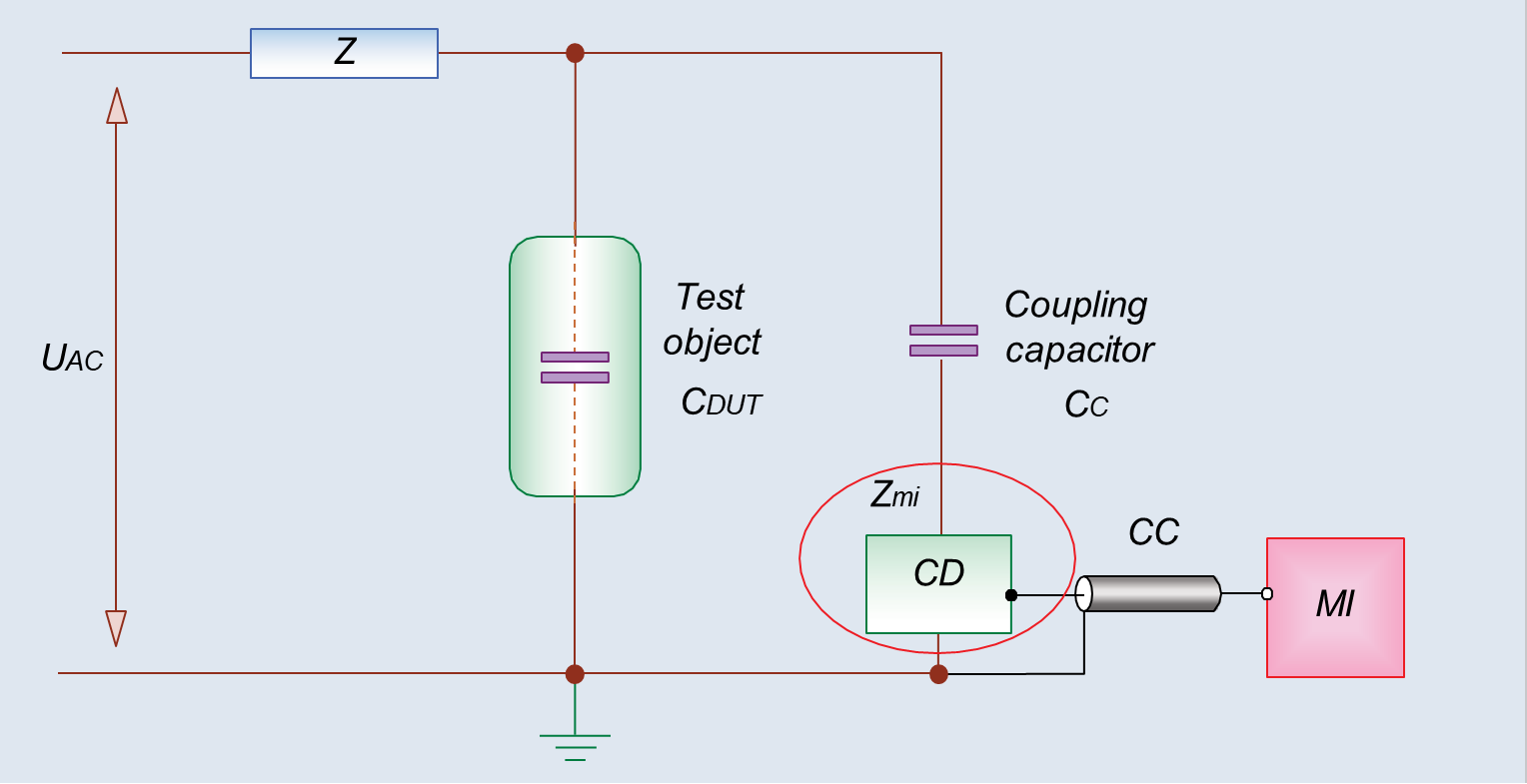

در این استاندارد پنج مدار معرفی شده که تصویر مقابل شمای کلی مدار ها را می تواند نشان دهد. در این مدار منبع ولتاژ فشار قوی با HV ، فیلتر ولتاژ بالا با امپدانس Z ، دستگاه مورد سنجش با C_a و خازن کوپله شده با C_k ، امپدانس اندازه گیری با Z_m  و در نهایت ابزار سنجش PD ، با نماد MI نشان داده شده است.

از لحاظ نظری حداکثر حساسیت در این مدار زمانی ست که C_k >> C_a  باشد البته در عمل این کار امکان پذیر نیست بنابراین استاندارد IEC 60270 ظرفیت خازن C_k را در حدود 1^nF یا بیشتر در نظر می گیرد.

تمام المان های این مدار اندازه گیری باید دارای نویز پیش زمینه پایینی باشند علاوه بر آن می توان حساسیت این اندازه گیری را با یه فیلتر از نوع امپدانس افزایش داد که از ورود سیگنال های دستگاه HV به مدار اندازه گیری جلوگیری می کند.

مدار آزمون پذیرفته‌شده دیگر، استفاده از ظرفیت بوشینگC₁ به‌جای خازن کوپلینگ است در این روش، دستگاه کوپلینگ به ترمینال بوشینگ متصل می‌شود.

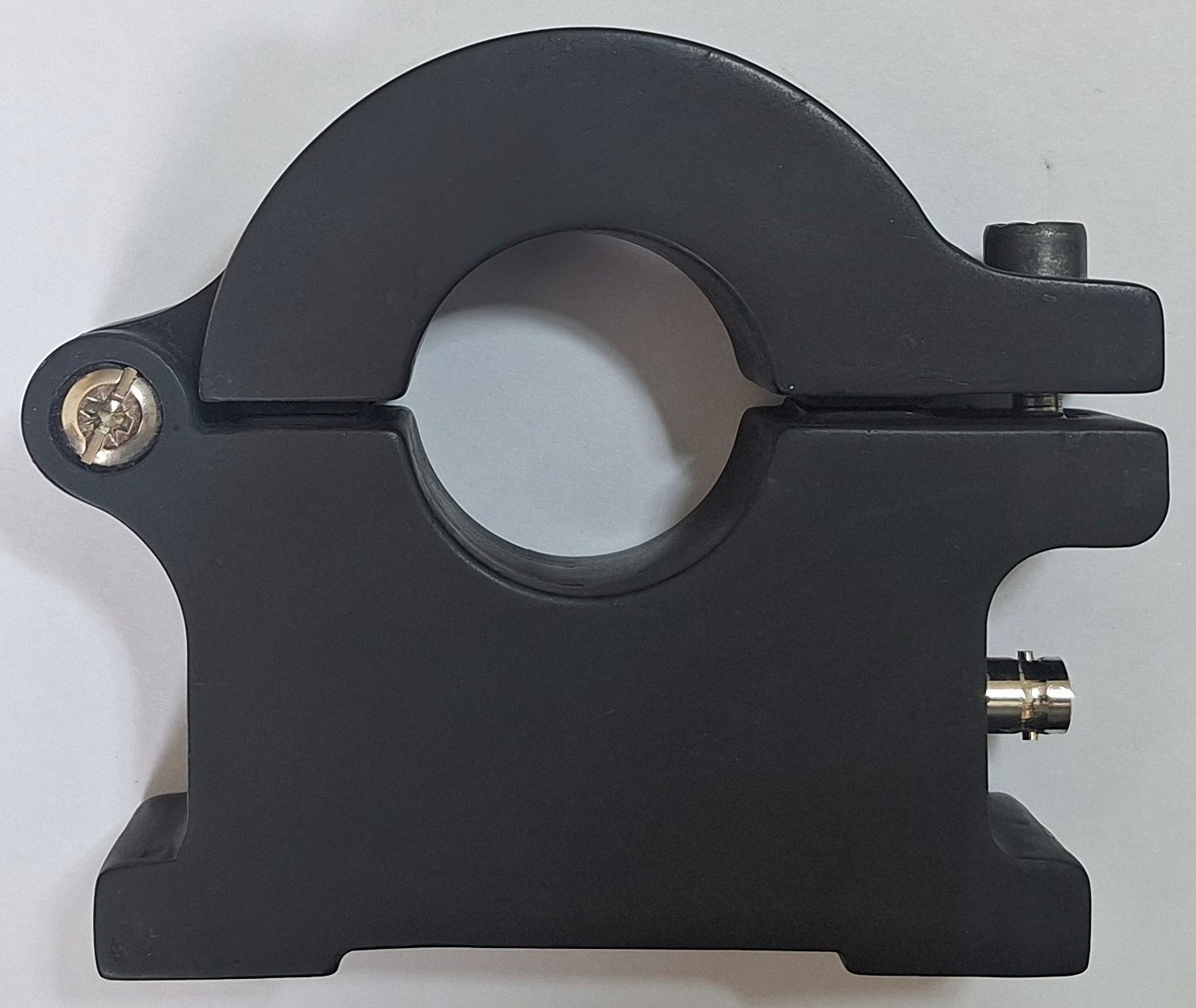

دستگاه کوپلینگ معمولاً یک شبکه چهار ترمیناله است که به آن کوادریپل (Quadripole) نیز گفته می‌شود. این دستگاه پالس جریان تخلیه جزئی (PD) را به ولتاژ خروجی تبدیل می‌کند. علاوه بر این، اغلب شامل حفاظت سریع در برابر اضافه ولتاژ و ویژگی‌های فیلترینگ است که ولتاژ آزمون را از سیگنال‌های تخلیه جزئی تفکیک می‌کند تا امکان همگام‌سازی دقیق فراهم شود.

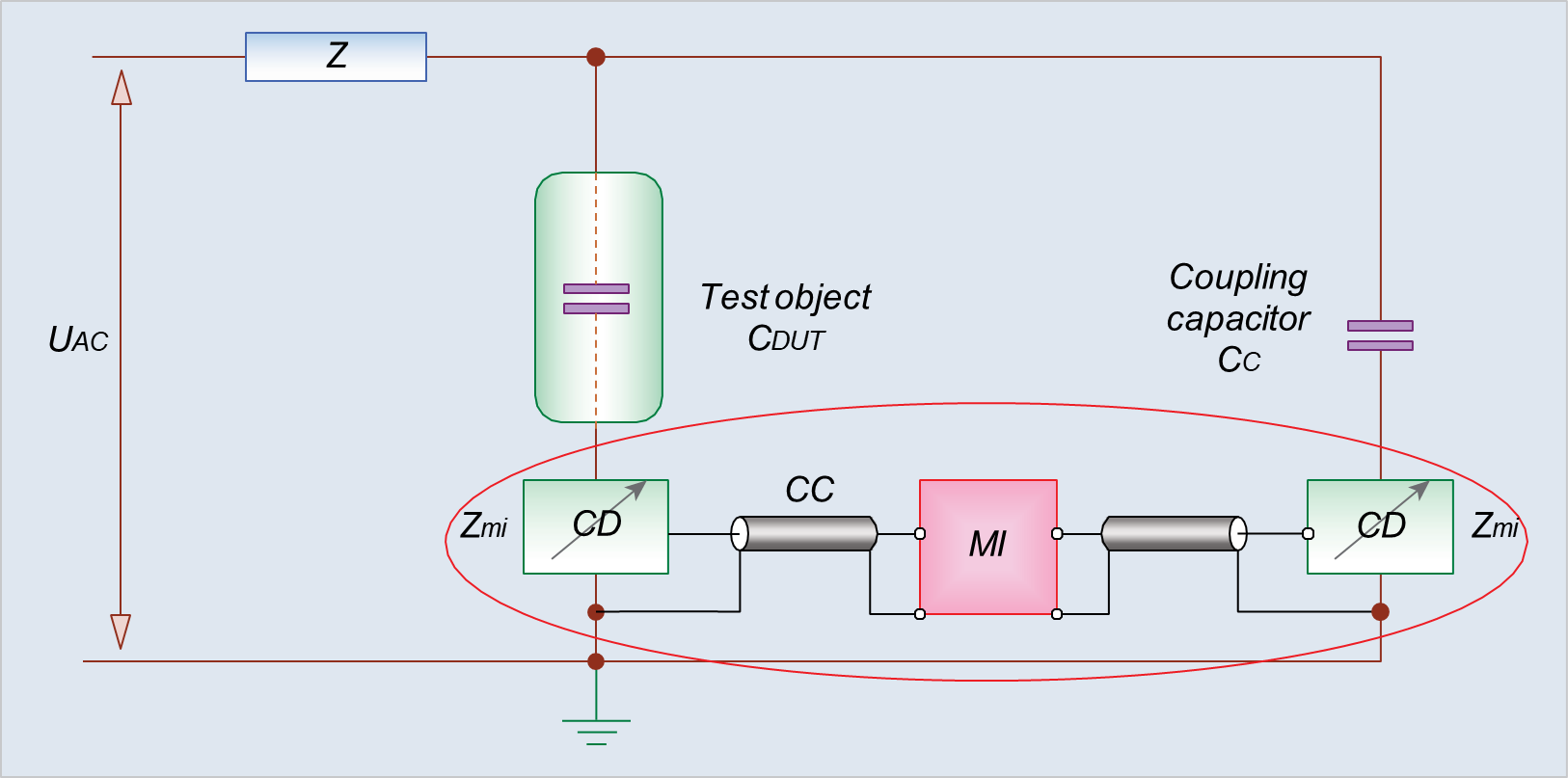

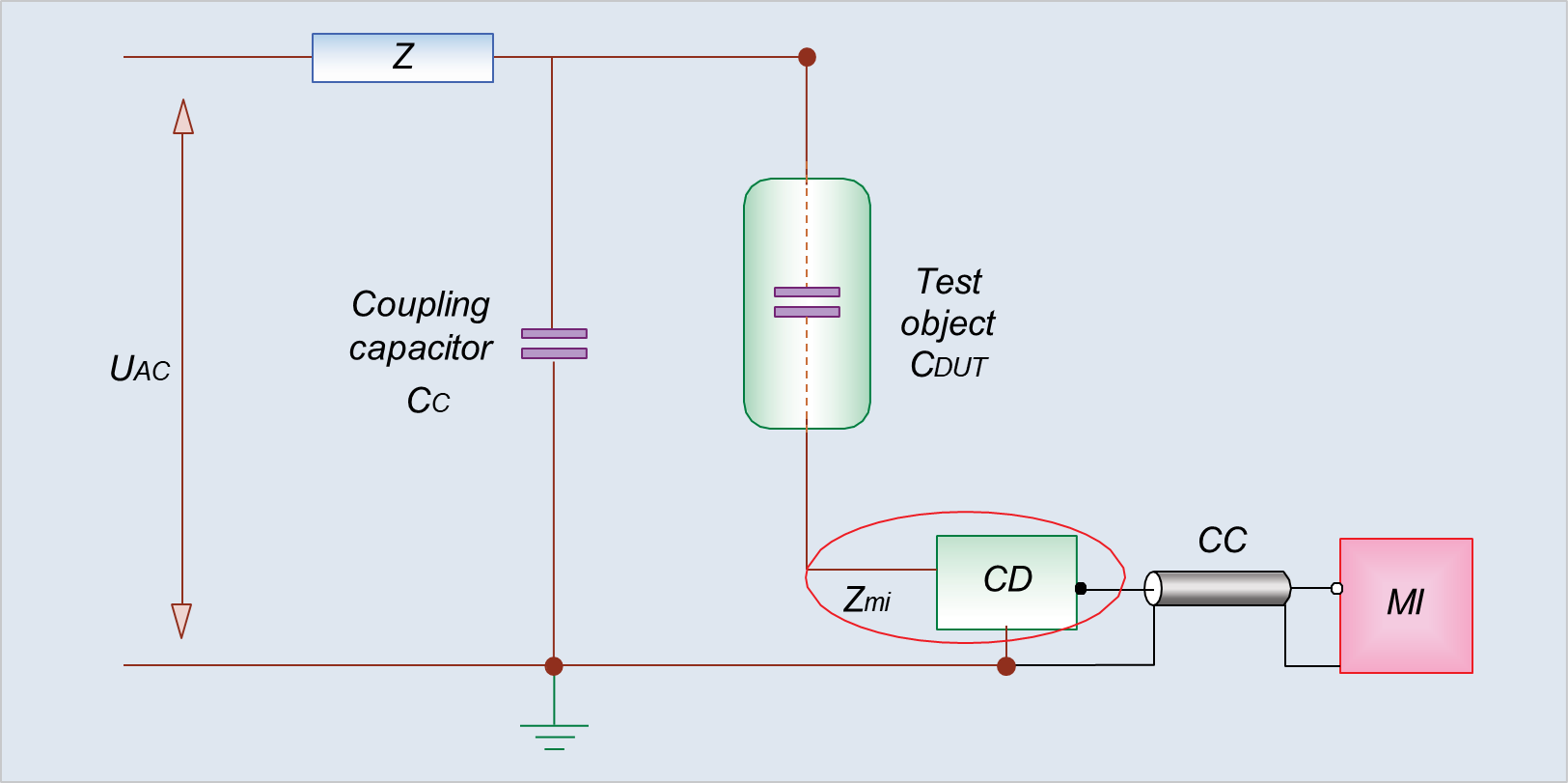

مدار های آزمون دیگری در تصاویر زیر نشان داده شده است:
