کالیبراسیون و مراحل اندازه گیری تخلیه جزئی

  • June 9, 2025
  • 10 دقیقه مطالعه
Illustration of partial discharge calibration setup showing calibrator, test object, coupling capacitor, and PD test sequence diagram for IEC 60270 compliance

کالیبراسیون یا تعیین صحت وسیله اندازه گیری

مراحل اندازه گیری تخلیه جزئی

همانگونه که در مطالب قبلی اشاره شد زمانی که یک تخلیه جزئی رخ می دهد یک پالس جریان با محدوده ی فرکانسی وسیع شکل خواهد گرفت که می تواند به عنوان کمیت برای ابزار اندازه گیری استفاده شود.

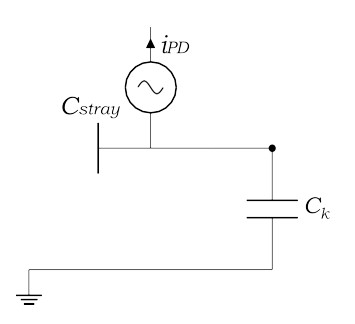

با این حال تنها بخشی از محتوای انرژی آن  به خازن کوپلینگ خواهد رسید و بخش دیگر این محتوا در ظرفیت های خازنی ناشناخته سیستم به گردش در می آید که  برای سنسور قابل اندازه گیری نخواهد بود. در شکل زیر مدار معادل انتشار پالس تخلیه جزئی نشان داده شده است:



















چگونگی کالیبراسیون ابزار اندازه گیری

فرآیند کالیبراسیون قبل از اینکه اندازه گیری تخلیه جزئی را شروع کنیم  با تزریق پالس های جریان کوتاه مدت ( معادل با مقدار بار ظاهری ) بر پایانه های دستگاه مورد سنجش ما انجام می گیرد.

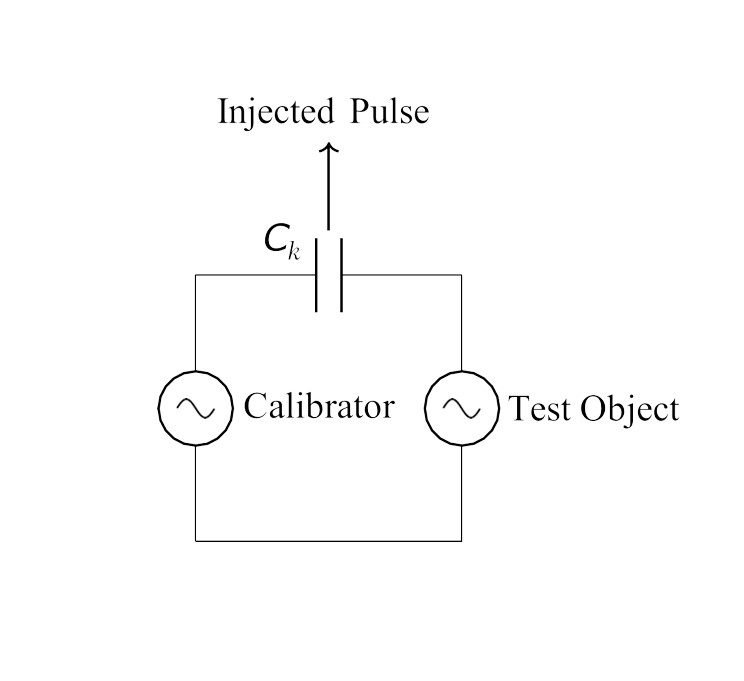

علاوه بر تزریق جریان ضریب کالیبراسیون ( K - factor ) هم در این مرحله توسط نرم افزار دستگاه اندازه گیری تخلیه جزئی محاسبه می شود. این ضریب تنها برای دستگاه مورد سنجش در یک محدوده ی فرکانسی و ابزار اندازه گیری استفاده شده معتبر خواهد بود.در صورتی که هر یک از این سه عامل تغییر یابند ضروری است محاسبه K دوباره انجام شود در زیر شکل زیر می توان مدار ساده شده کالیبراسیون را مشاهده کرد:

کالیبراتور

دستگاهی که با استفاده از آن تزریق مصنوعی پالس ها را (با همان شدت تخلیه جزئی واقعی ) انجام میدهیم کالیبراتور نامیده می شود. این ابزار ضروری است که تا جای ممکن نزدیک به پایانه های دستگاه مورد سنجش ما قرار گیرد.

بزرگی پالس های اعمالی ما نیز باید در محدوده ی 50 تا 200 درصدی شدت پالس های تخلیه جزئی مورد انتظار در این اندازه گیری باشد.

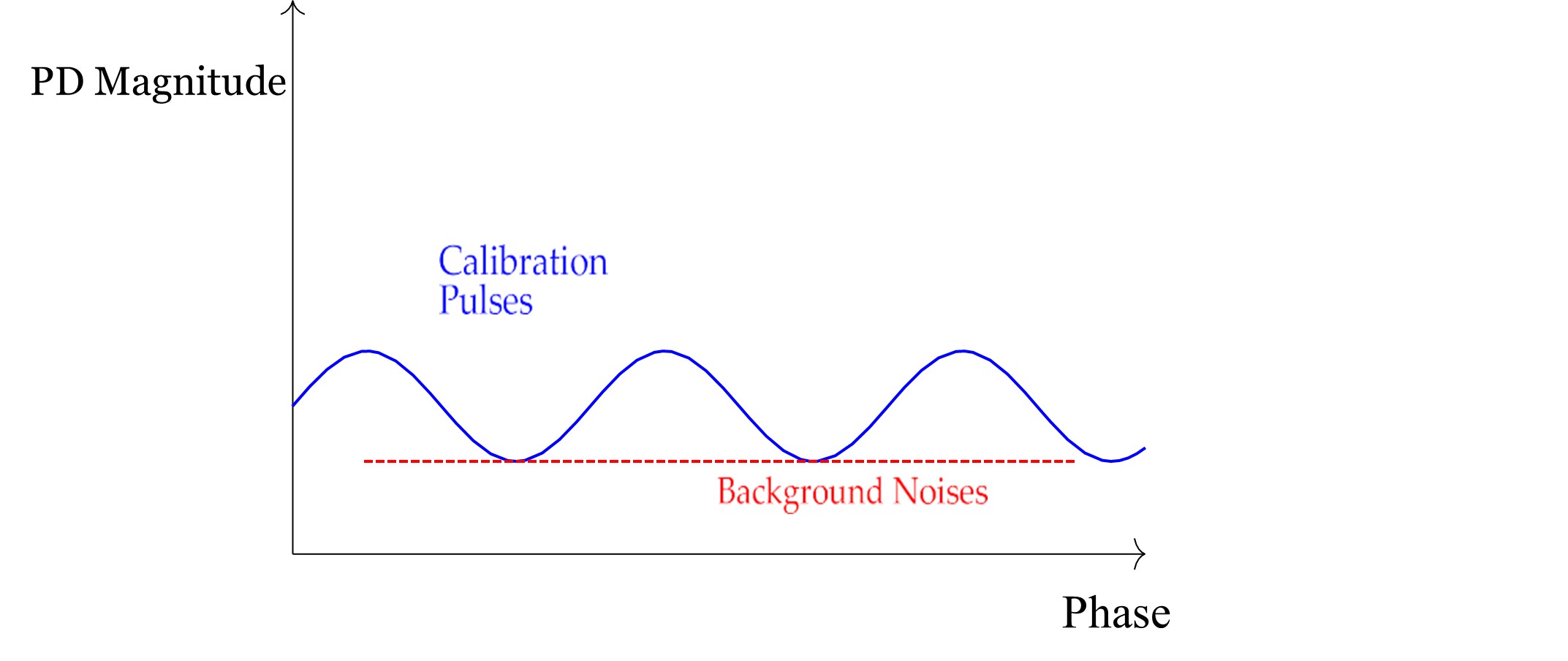

همچنین توصیه می شود که پالس های تزریقی باید حداقل دوبرابر نویز پیش زمینه شدت داشته باشند تا بتوان نتایج معنی داری را طبق نمودار زیر مشاهده کرد.

روند معمول آزمون تخلیه جزئی (PD)

در استاندارد IEC 60270 یک روش آزمون خاص تعریف نشده است. در عوض، روش‌های آزمون معمولاً توسط مشخصات فنی آزمون یا کمیته‌های فنی مربوطه برای هر نوع تجهیز خاص تعیین می‌شوند.



مراحل معمول آزمون:

  • تعیین سطوح ولتاژ آزمون و فرکانس آن

  • ترتیب و مدت زمان اعمال ولتاژ
  • معیارهای قبولی یا مردودی آزمون



این معیارها می‌توانند شامل موارد زیر باشند:

  1. ولتاژ آغاز تخلیه جزئی (PDIV): پایین‌ترین ولتاژی که در طی افزایش ولتاژ، اولین تخلیه جزئی در آن مشاهده می‌شود.
  2. ولتاژ خاموشی تخلیه جزئی (PDEV): ولتاژی که در طی کاهش ولتاژ، تخلیه جزئی در آن متوقف می‌شود.



پیش‌تنش (Pre-Stressing)

در بسیاری از موارد، ابتدا ولتاژ بالاتر از سطح آزمون تخلیه جزئی افزایش یافته و برای مدتی حفظ می‌شود (پیش‌تنش)، سپس به سطح ولتاژ آزمون کاهش یافته و در آن سطح، اندازه‌گیری انجام می‌شود.

نکته مهم در مورد کالیبراسیون

فرآیند کالیبراسیون مدار آزمون نباید با کالیبراسیون دستگاه اشتباه گرفته شود. کالیبراسیون دستگاه باید به صورت دوره‌ای روی واحد ثبت تخلیه جزئی (یا کالیبراتور) انجام شود تا دقت و عملکرد آن مطابق با استاندارد باقی بماند.
