این جریان با مؤلفه فرکانسی که می تواند از محدوده ی DC تا چندین مگاهرتز باشد اما این پالس تولید شده در مسیر منشا خود تا سنسور توسط عوامل بیرونی به شدت تحت تاثیر قرار می گیرد به همین دلیل مقدار باری که در محل تولید تخلیه جزئی شرکت داشته به صورت مستقیم قابل اندازه گیری نخواهد بود.
با این که مقادیر قابل اندازه گیری از پدیده ی تخلیه جزئی محدود به بار ظاهری نیست استاندارد IEC 60270 توصیه می کند که در صورت امکان از کمیت بار ظاهری برای اندازه گیری پالس های تخلیه جزئی استفاده شود.
بار ظاهری یک پالس ظاهری در واقع مقداری باری (برحسب پیکوکولن) است که اگردر مدت زمان کوتاهی بر ترمینال های دستگاه مورد سنجش ما در یک مدار آزمون وارد شود در ابزار مورد استفاده اندازه گیری ما پالسی به همان مشخصات پالس تخلیه جزئی ایجاد خواهد کرد.
رویدادی را در نظر بگیرید که در آن تنها یک تخلیه جزئی رخ می دهد، طبق مدار آزمون این تخلیه با ایجاد افت ولتاژی رو امپدانس اندازه گیری (Zm) که همراه با جریان است برای دستگاه گیرنده مدار به عنوان داده تلقی می شود که می توان با اندازه گیری جریان در طول زمان شدت این تخلیه را محاسبه کرد.

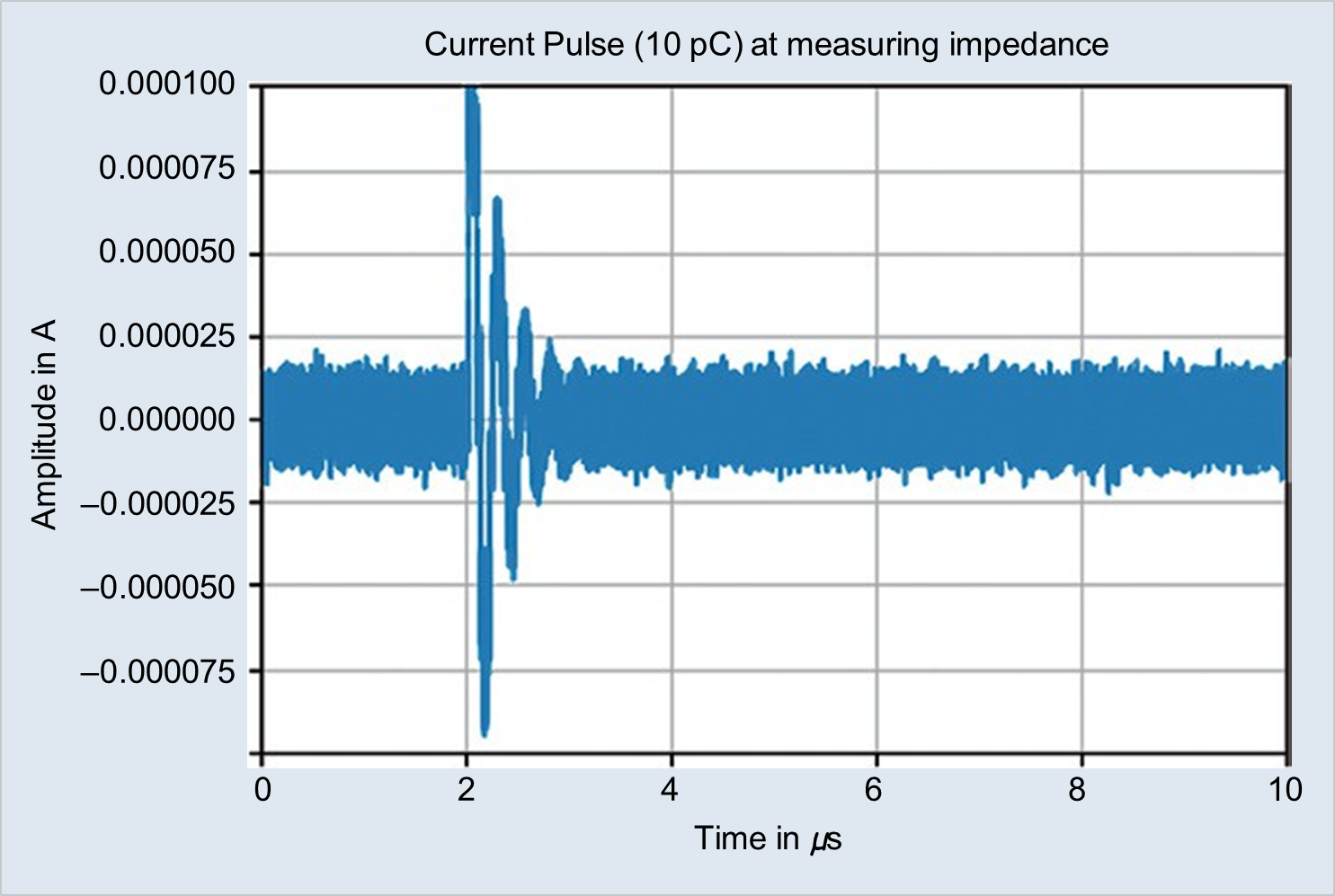

در واقع با استقاده از یک انتگزال گیر الکترونیکی می توان شدت تخلیه جزئی رخ داده را در حوزه ی زمانی بدست آورد شکل زیر نشان دهنده ی پالس جریان در حوزه ی زمان است که روی امپدانس اندازه گیری دیده خواهد شد.
